Cad é feidhm adapter comhaiseach RF?

I gcórais minicíochta raidió (RF), tá cobhsaíocht agus comhsheasmhacht tarchurtha comhartha ríthábhachtach. Cibé an trealamh cumarsáide, ionstraimí tástála, córais tarchurtha gan sreang, nó ardáin tomhais RF saotharlainne é, braitheann siad go léir ar chónaisc chomhaiseacha éagsúla. Mar sin féin, in innealtóireacht phraiticiúil, is minic a úsáideann feistí éagsúla cineálacha éagsúla comhéadain, rud a éilíonn príomh-chomhpháirt ar féidir leo cáilíocht an chomhartha a nascadh, a thiontú agus a chothabháil - an Adapter comhaiseach RF . Mar sin, cad é go díreach feidhm adapter comhaiseach RF? Cén ról atá aige i gcóras RF?

1. Feidhmeanna Bunúsacha an Cuibheoir comhaiseach RF

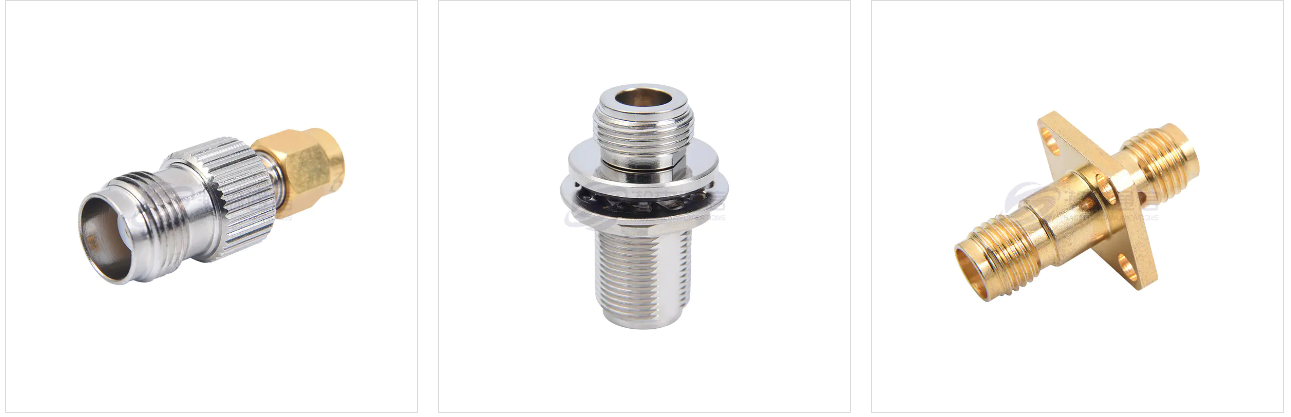

Is é príomhfheidhm adapter comhaiseach RF ná comhshó iontaofa agus nasc a chumasú idir cineálacha éagsúla nascóirí RF. Mar shampla, úsáideann roinnt ionstraimí comhéadain N-cineál, agus úsáideann an gléas comhéadain SMA; i gcásanna den sórt sin, tá gá le hoiriúnóir RF N-go-SMA chun idirnasc gan uaim a cheadú.

I measc na modhanna nasctha coitianta tá:
Oiriúnú idir cineálacha éagsúla comhéadain: mar SMA-N, BNC-TNC, SMA-UHF, etc.
Oiriúnú idir cineálacha éagsúla comhéadain: mar SMA baineann go SMA baineann, SMA fireann go SMA fireann, etc.
Ceangal idir beachtas agus comhéadain chaighdeánacha: freastal ar riachtanais tomhais ard-minicíochta.

Feabhsaíonn an tsolúbthacht seo comhoiriúnacht an chórais go mór, rud a chuir deireadh leis an ngá an sreangú iomlán nó na calafoirt iomlán a athsholáthar, rud a laghdóidh costais agus éifeachtúlacht a mhéadú.

2. Tarchur Comhartha RF Cobhsaí a Chinntiú
Creideann go leor daoine trí dhearmad nach bhfuil in adapter ach "cónascaire fisiceach," ach i ndáiríre, tá tionchar suntasach ag a saintréithe leictreacha ar cháilíocht chomhartha an chórais. Is féidir le hoiriúnóirí RF ardchaighdeáin:

(1) Bac Tréithe Comhsheasmhach a Chothú
Úsáideann formhór na gcóras RF impedance tréith 50-ohm. Mura bhfuil an impedance cuibheora ar aon dul, beidh sé mar thoradh ar mhachnamh méadaithe agus VSWR níos airde, rud a chuireann isteach ar shláine an chomhartha.

(2) Caillteanas Ionsáigh a Laghdú
Is gnách go mbíonn caillteanas ionsáite fíor-íseal ag oiriúnóirí ardchaighdeáin, rud a íoslaghdaíonn tanú comhartha le linn tarchur ardmhinicíochta.

(3) Cumas Tarchurtha Leathanbhanda a Chothabháil
De ghnáth tacaíonn cuibheoirí comhaiseacha RF le comharthaí ó DC go roinnt GHz, na mílte GHz, nó minicíochtaí níos airde fós, rud atá thar a bheith tábhachtach do chásanna tástála micreathonn.

Dá bhrí sin, ní hamháin go n-éireoidh le hoiriúnóir RF maith an nasc ach cinntíonn sé tarchur comhartha cruinn agus cobhsaí freisin.

3. Solúbthacht agus Forleathnú a Fheabhsú
Fostaíonn ionstraimí tástála RF, mar shampla anailíseoirí speictrim, anailíseoirí líonra, agus méadair chumhachta, cineálacha éagsúla calafoirt. Ligeann cuibheoirí comhaiseacha RF d'innealtóirí:
Comhéadain a thiontú go tapa, ag laghdú am ullmhúcháin;
Ceangail tóireadóirí, ualaí, comhpháirteanna calabraithe, agus trealamh ríthábhachtach eile;
cosáin naisc a chumrú go solúbtha i gcásanna tástála casta;
Seachain caitheamh agus cuimilt de bharr athsholáthar cáblaí nó cónascaire go minic.
Maidir le tástálaithe saotharlainne, is uirlisí beagnach fíor-riachtanach iad adapters RF; tá tástáil éifeachtach dodhéanta gan iad.

4. Caitheamh Trealaimh a Laghdú agus Saolré Cónascaire a Chosaint
Tá calafoirt RF thar a bheith costasach ag go leor ionstraimí tástála ard-deireadh, agus is féidir caitheamh a dhéanamh le plugáil agus díphlugáil go minic. Feidhmíonn baint úsáide as adapters comhaiseach RF mar "chomhéadan cosanta," ag díriú ar chaitheamh ar an adapter níos saoire seachas ar an gcalafort gléas daor.

Mar shampla:
Adapters SMA a shuiteáil ar anailíseoirí líonra le haghaidh cosanta fadtéarmach;
Úsáid a bhaint as oiriúntóirí ardchruinneas agus tóireadóirí ardmhinicíochta á n-aistriú chun an baol damáiste a laghdú.
Ní hamháin go leathnaíonn sé seo saolré an trealaimh ach laghdaítear costais chothabhála freisin.

Cé gur cosúil gur cónascaire beag é, tá ról ríthábhachtach ag an adapter comhaiseach RF i gcórais RF. Ní hamháin go gcinntíonn sé comhoiriúnacht an chomhéadain ach ráthaíonn sé cáilíocht comhartha freisin, cosnaíonn sé calafoirt feiste, agus feabhsaítear éifeachtúlacht tástála, rud a fhágann go bhfuil sé ina chomhpháirt bhunúsach fíor-riachtanach do chórais RF éagsúla.
