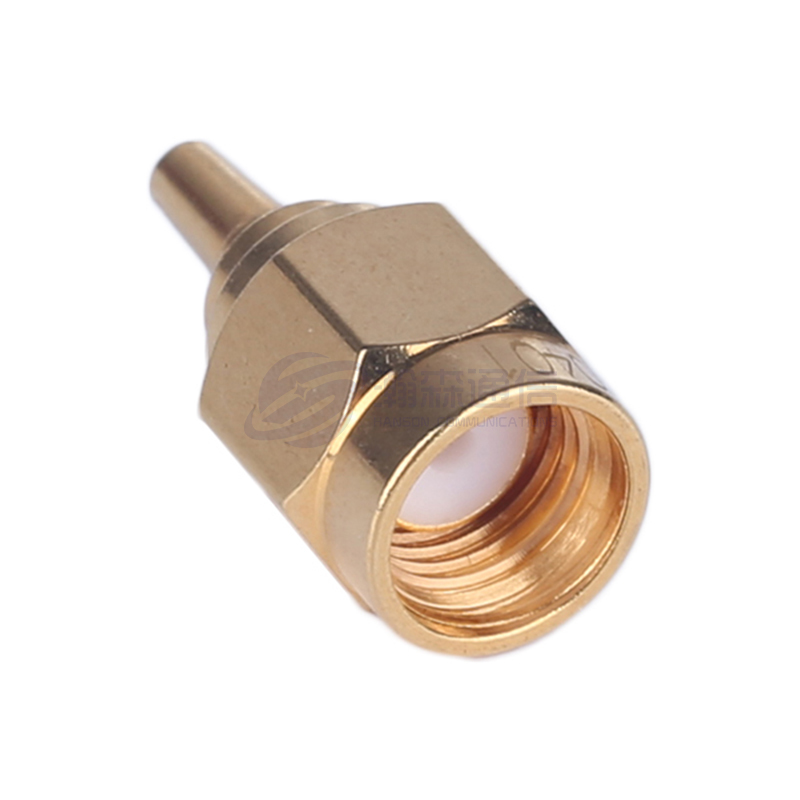

Nascóirí SMA

Cur Síos:

Is cónascaire comhaiseach RF é cónascaire comhaiseach SMA RF le meicníocht nasc snáithithe a fhorbraítear agus a tháirgtear de réir caighdeán míleata na SA MIL-C-39012. Tá na buntáistí a bhaineann le méid beag, bandaleithead leathan, feidhmíocht meicniúil agus leictreach den scoth, agus iontaofacht ard. Tá sé ar cheann de na nascóirí RF is mó a úsáidtear go forleathan. Úsáidtear go forleathan é i gcumarsáid micreathonn, aeraspáis, córais airm, trealamh tomhais micreathonn agus réimsí eile.

Paraiméadar:

Príomh-Sonraíochtaí Teicniúla:
◆ Impedance Saintréith: 50Ω
◆ Raon Minicíochta: DC–26.5GHz
◆ Friotaíocht Insliú: ≥5000MΩ
◆ Tréleictreach Seasann Voltas: 1000V(rms)
◆ Cóimheas Seasmhach Tonn Voltais (VSWR): ≤1.25
◆ Timthriallta Cúplála: 500 uair

Fiosrúchán

ROIMHE: Gan aon alt roimhe seo
AR Aghaidh: Nascóirí comhaiseach RF N-cineál

Toisí comhéadain Nascóirí Fireann / breiseán SMA

Dim. Ltr.	orlach(mm)
Dim. Ltr.	Min.	uas.
A	.255(6.48)	------
b	------	.1808(4.59)
c	------	.135(3.43)
D	.130(3.30)	------
E	.015(0.38)	.045(1.14)
F	.0355(0.90)	.0370(0.94)
G	------	.012(0.30)
H	------	.100(2.54)
J	.000(0.00)	------
K	.050(1.27)	------

Nótaí:
1. Tá toisí in orlach.
2. Tugtar coibhéisí méadracha mar eolas amháin.
3. Coinneofar comhéadain nascóirí (tar éis cúplála) saor ó dheannach agus taise.
4. Féadfaidh sé leathnú ar feadh fad iomlán an chnó cúplála.

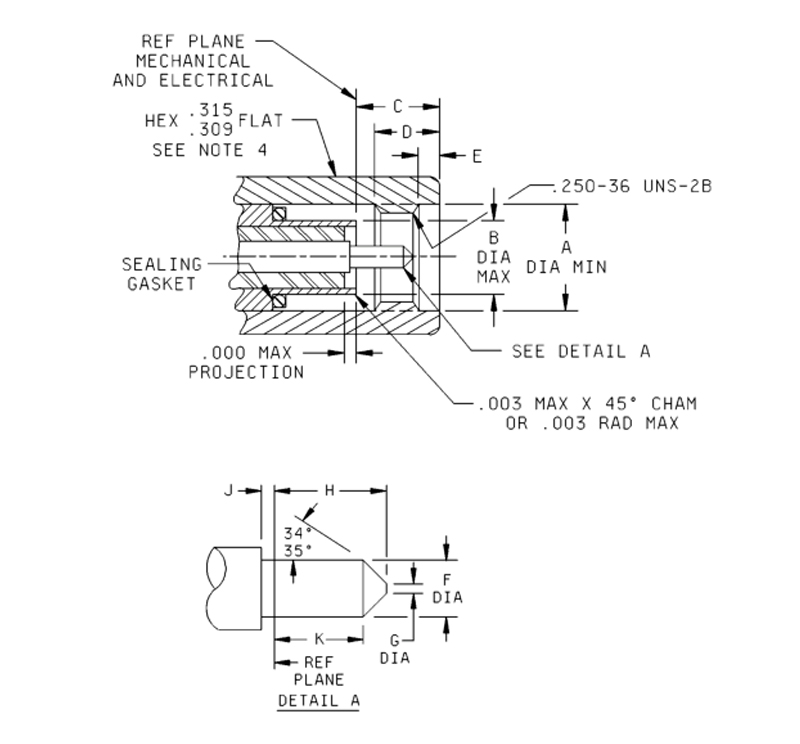

Toisí Comhéadain Nascóirí SMA Mná / Jack

Dim. Ltr.	orlach (mm)
Dim. Ltr.	Min.	uas.
A	.208 (5.28)	.216(5.49)
b	.1810(4.60)	------
c	.218(5.54)	------
D	.170(4.32)	------
E	0. 15(0.38)	.045(1.14)
F	.049(1.24)	.051(1.30)
G	.000(0.00)	.010(0.25)
H	.074(1.88)	.078(1.98)
J	.043(1.09)	.047(1. 19)
K	.000(0.00)	.010(0.25)
M	.105(2.67)	------
N	.168 (4.27)	------

Nótaí:
1. Tá toisí in orlach.
2. Is mar eolas amháin atá coibhéisí méadracha.
3. Níl páirteanna cáilithe roimhe seo ag baint úsáide as cúlú teagmhála uasta .030 orlach (0.76) inghlactha le húsáid an Rialtais. Ba cheart a bheith cúramach chun a chinneadh an bhfuil dearadh cúlaithe .030 á úsáid le linn cothabhála agus athsholáthair páirteanna.
4. Imréiteach le haghaidh cnó cúplála cónascaire cúplála.
5. Toise chun freastal ar VSWR, tréithe cúplála, agus marthanacht cónascaire nuair a chúpláil le a
.0355/-.0370 orlach bioráin trastomhas.

SMA SRAITH

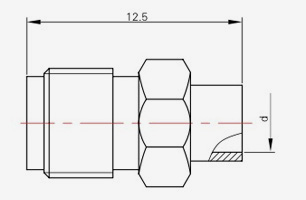

SMA-JB1

Múnla	Múnla Cábla	d	L
SMA-JB1	SFT-50-1,670-047	Φ1.2	12.5
SMA-JB2	SFT-50-2,670-086	Φ2.2	11.2
SMA-JB3	SFT-50-3,670-141	3.6	12.0

SMA-JB3A

Múnla Múnla Cábla

SMA-JB3A SFT-50-3,670-141
SMA-JB3E

Múnla Múnla Cábla

SMA-JB3E SFT-50-3,670-141

SMA-JWB2

Múnla	Múnla Cábla	d	L
SMA-JWB2	SFT-50-2,670-086	Φ2.2	15.6
SMA-JWB3	SFT-50-3,670-141	3.6	16

SMA-KB2

Múnla	Múnla Cábla	d
SMA- KB2	SFT-50-2,670-086	Φ2.2
SMA- KB3	SFT-50-3,670-141	3.6

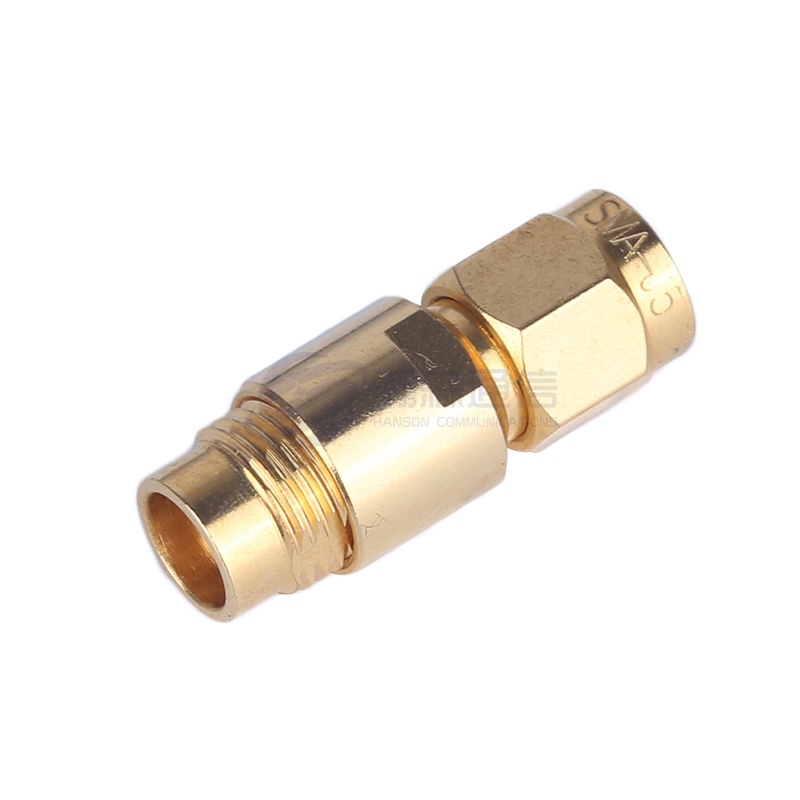

SMA-J5

Múnla Múnla Cábla

SMA-J5 SYV-50-3,RG142,
SFCJ-50-3-51

SMA-J5C
SMA-(K)5

Múnla Múnla Cábla

SMA-(K)5 SYV-50-3,RG142,
SFCJ-50-3-51

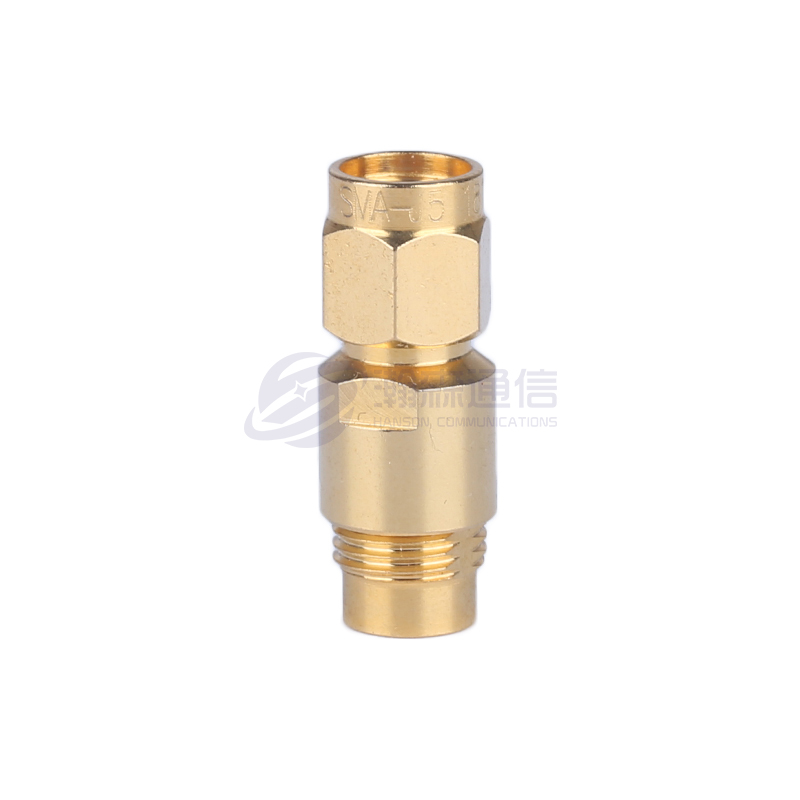

SMA- J5.3

Múnla Múnla Cábla

SMA- J5.3 32055,205,GNB-415

SMA-JW2

Múnla	Múnla Cábla
SMA-JW2	SYV-50-1
SMA- JW3	SYV-50-2-1,RG316
SMA-JW4	SYV-50-2-2
SMA-JW5	SYV-50-3,RG142,SFCJ-50-3-51

SMA-JW5-1

Múnla Múnla Cábla

SMA-JW5-1 SYV-50-3,RG142,SFCJ-50-3-51

SMA-KFB2

Múnla	Múnla Cábla	d
SMA-KFB2	SFT-50-2,670-086	Φ2.2
SMA- KFB3	SFT-50-3,670-141	3.6

SMA-KFB2-1

Múnla	Múnla Cábla	d
SMA-KFB2-1	SFT-50-2,670-086	Φ2.2
SMA-KFB3-1	SFT-50-3,670-141	3.6

SMA-KYB2

Múnla	Múnla Cábla	d
SMA-KYB2	SFT-50-2,670-086	Φ2.2
SMA-KYB3A	SFT-50-3,670-141	3.6

SMA-KYB3

Múnla Múnla Cábla d

SMA-KYB3 SFT-50-3,670-141 3.6

SMA-J2

Múnla	Múnla Cábla
SMA-J2	SYV-50-1
SMA-J3	SYV-50-2-1,RG316
SMA-J4	SYV-50-2-2

SMA-K2

Múnla Múnla Cábla

SMA-K2 SYV-50-1

SMA-K3 SYV-50-2-1,RG316
SMA-K5

Múnla Múnla Cábla

SMA-K5 SYV-50-3, RG142, SFCJ-50-3-51

SMA-K5C
SMA-(J)5

Múnla Múnla Cábla

SMA-(J)5 SYV-50-3,RG142,SFCJ-50-3-51
SMA- KF2

Múnla Múnla Cábla

SMA- KF2 SYV-50-1

SMA- KF3 SYV-50-2-1,RG316

SMA-KY2

Múnla	Múnla Cábla
SMA-KY2	SYV-50-1
SMA-KY3	SYV-50-2-1,RG316
SMA-KY5	SYV-50-3,RG142,SFCJ-50-3-51

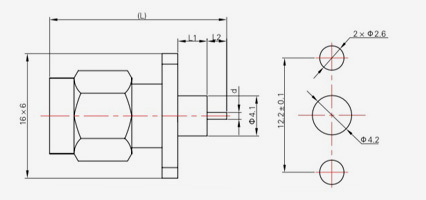

SMA-JFD1

Múnla	L	L1	L2
SMA-JFD1	18	3	2
SMA-JFD30	18	3	1.5
SMA-JFD95	19	4	2

SMA-JFD2

Múnla	L	L1	L2	d
SMA-JFD2	18	3	2	Φ0.7
SMA-JFD31	18.5	3	2.5	Φ1.0
SMA-JFD59	25	3	9	Φ1.0

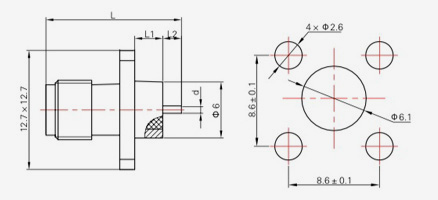

SMA-JFD4

Múnla	L	L1	L2	d
SMA-JFD4	32	8	11	1.27
SMA-JFD5	18	3	2	Φ1.0
SMA-JFD13	25	8	4	1.27
SMA-JFD58	29.2	15	2	1.27

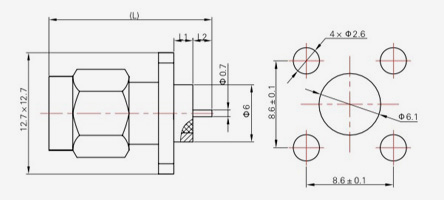

SMA-JFD6

Múnla	L	L1	L2	d
SMA-JFD6	32	8	11	1.27
SMA-JFD7	25	8	4	1.27
SMA-JFD8	31	15	3	1.27
SMA-JFD9	18.2	3	2	1.27

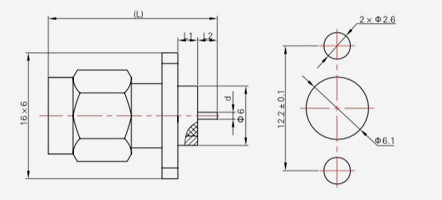

SMA- KFD3

Múnla	L	L1	L2	d
SMA- KFD3	27.5	15	3	Φ1.27
SMA- KFD4	33.5	21	3	Φ1.27
SMA-KFD8	18.5	6	3	Φ1.27
SMA-KFD9	24.5	12	3	Φ1.27
SMA- KFD16	20.5	8	3	Φ1.27
SMA-KFD21	15.5	2	4	Φ1.27
SMA-KFD24	22.5	10	3	Φ1.27
SMA- KFD33	17.5	5	3	1.7

SMA- KFD3

Múnla	L	L1	L2	d
SMA- KFD46	16.5	4	3	Φ1.27
SMA- KFD52	16.5	2	5	Φ1.0
SMA- KFD53	20.5	6	5	Φ1.0
SMA-KFD87	15	3	2.5	Φ0.7
SMA- KFD133	15.5	4	2	Φ0.7
SMA- KFD146	22.3	7	5	Φ1.0
SMA- KFD147	18.5	4	5	Φ1.0

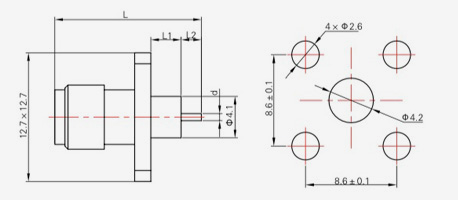

SMA- KFD5

Múnla	L	L1	L2	d
SMA- KFD5	15.5	4	2	1.27
SMA- KFD6	22.5	8	5	Φ0.7
SMA- KFD7	20.5	8	3	1.27
SMA-KFD18	16	4	1.5	Φ0.5
SMA-KFD20	18.5	6	3	1.27
SMA- KFD22	27.5	15	3	1.27
SMA- KFD23	14.1	4	0.6	Φ0.4
SMA- KFD30	33.5	21	3	1.27
SMA- KFD43	21.5	4	8	1.27
SMA- KFD47	14	2	2.5	Φ1

SMA- KFD5

Múnla	L	L1	L2	d
SMA- KFD61	16.5	4.5	2	1.27
SMA- KFD62	17	3.5	4	1.27
SMA- KFD63	19.5	3.5	4	1.27
SMA- KFD64	18	3.5	5	1.27
SMA- KFD65	19	4.5	5	1.27
SMA- KFD66	20.5	4.5	6.5	1.27
SMA- KFD71	15.5	4	2	Φ0.7
SMA- KFD122	21.5	6	6	Ф1.2
SMA- KFD123	14.5	2	3	Φ1.2
SMA- KFD144	19.5	9	1	Φ1.0
SMA- KFD177	20.5	8	3	1.27

SMA-KFD11

Múnla	L	L1	L2	d
SMA-KFD11	14.5	3	2	Φ0.5
SMA-KFD29	16.5	5	2	Φ0.7
SMA-KFD75	22.5	4	9	Φ0.7
SMA- KFD76	14.5	3	2	Φ0.7
SMA-KFD79	27.5	2	16	Φ1.0
SMA-KFD95	15.5	4	2	Φ0.7
SMA- KFD126	17.7	3	5.2	Φ1.0
SMA- KFD127	22.5	3	10	Φ1.0
SMA- KFD132	15.5	4	2	Φ1.0
SMA- KFD140	18.5	5	4	Φ1.0

SMA- KFD31

Múnla	L	L1	L2	d
SMA- KFD31	15	3	2.5	Φ1.0
SMA- KFD32	21.5	3	9	Φ1.0
SMA- KFD34	17.5	3	5	Φ1
SMA-KFD80	16.5	3	4	Φ0.7
SMA- KFD100	16.5	5	2	Φ0.7
SMA- KFD101	15.5	4	2	Φ0.7
SMA- KFD102	14.5	3	2	Φ0.7
SMA- KFD130	21.5	3	9	Φ0.7
SMA- KFD131	15.5	4	2	Φ1.0
SMA- KFD134	17	5	2.5	Φ0.7
SMA- KFD136	19.5	4	6	Φ1
SMA- KFD163	18.7	3.2	5	Φ1.0

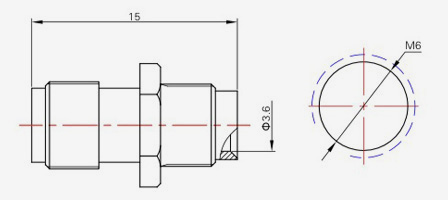

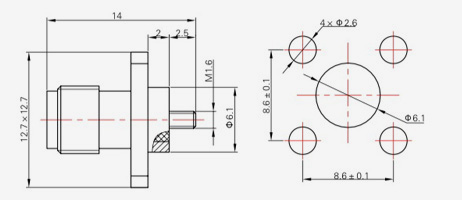

SMA-KFD81

Múnla d

SMA-KFD81 M1

SMA- KFD109 M1.6

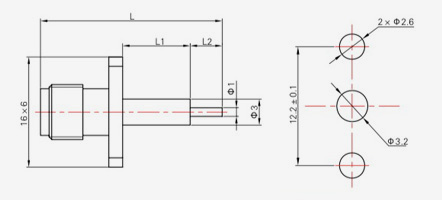

SMA-KFD119

Múnla	L	L1	L2	d
SMA-KFD119	17	6.5	1	3.0
SMA- KFD121	18	6.5	2	3.0
SMA- KFD141	17.5	4	4	Φ3.2
SMA- KFD142	18.3	7.8	1	3.0
SMA-KFD149	17.5	3	5	3.0

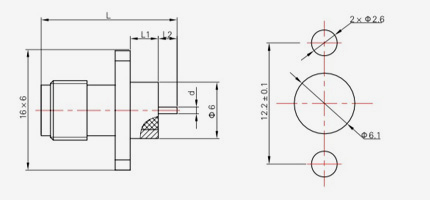

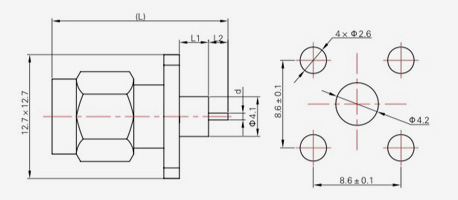

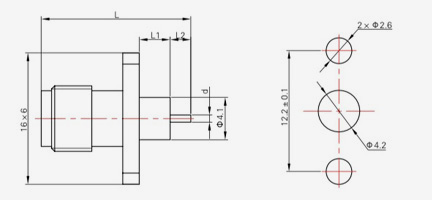

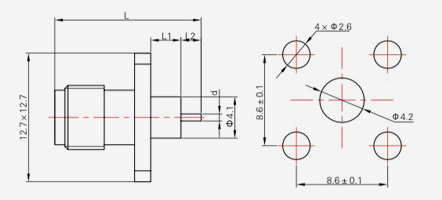

SMA- KWFD3

Múnla	L	L1	L2	d	D
SMA- KWFD3	26.7	11	4.5	Φ1.27	Φ4.1
SMA-KWFD4	24.2	8	5	Φ1.0	Φ3.2
SMA- KWFD5	24.2	8	5	Φ0.7	Φ4.1
SMA-KWFD6	21.2	5	5	Φ0.7	Φ4.1
SMA- KWFD7	24.2	3	10	Φ0.7	Φ4.1
SMA-KWFD8	21.3	5	5	Φ0.7	Φ4.1
SMA-KWFD9	16.2	3	2	Φ0.7	Φ4.1
SMA-KWFD12	15.2	2	2	Φ0.7	Φ4.1
SMA-KWFD49	25.2	5	9	Φ0.17	Φ4.1

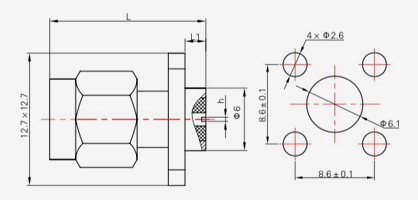

SMA-JFD11

Múnla	L	L1	h
SMA-JFD11	14	1	0.2
SMA-JFD17	16	3	0.4
SMA-JFD18	14	1	0.3
SMA-JFD19	14	1	0.4
SMA-JFD20	14	1	0.5
SMA-JFD24	15	2	0.4

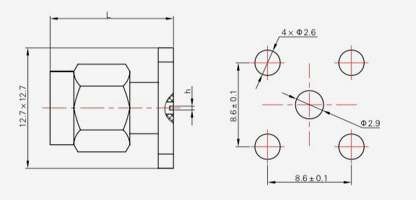

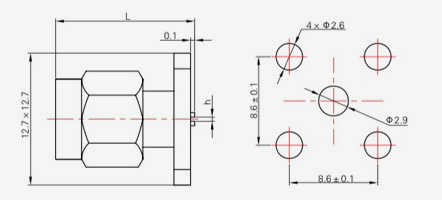

SMA-JFD12

Múnla L h

SMA-JFD12 13.1 0.4

SMA-JFD14 13.1 0.55

SMA- KFD145

Múnla	L	L1	L2
SMA- KFD145	22.3	7.8	5
SMA- KFD151	21	2.5	9
SMA- KFD161	20.5	6.5	5
SMA-KFD162	17.5	3	5

SMA-KWF

Múnla L L1

SMA-KWF 14.6 3.3

SMA-KWFD10 13.3 2

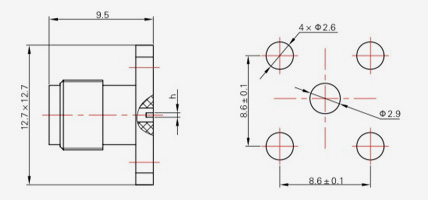

SMA-JFD16

Múnla	h
SMA-JFD16	0.2
SMA-JFD21	0.3
SMA-JFD22	0.4
SMA-JFD23	0.5

SMA-KFD26

Múnla	h
SMA-KFD26	0.2
SMA-KFD27	0.4
SMA-KFD110	0.3
SMA-KFD111	0.5

SMA- KFD112

Múnla	h
SMA- KFD112	0.2
SMA- KFD113	0.3
SMA- KFD114	0.4
SMA-KFD115	0.5

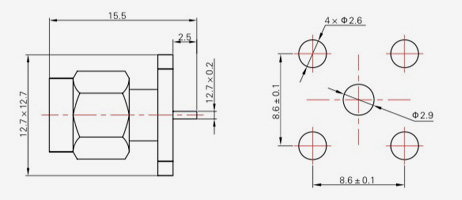

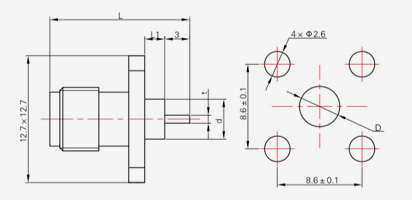

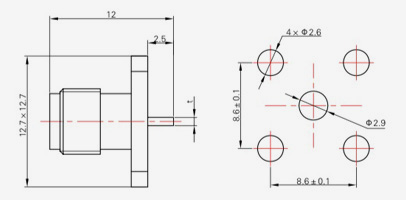

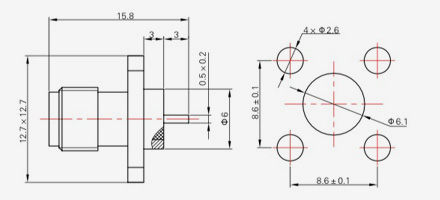

SMA-KFD10

Múnla	L	L1	t
SMA-KFD10	15.8	3	0.5×0.2
SMA- KFD14	16.5	4	0.5×0.2
SMA- KFD35	14.5	2	1.27×0.2

SMA- KFD13

Múnla	L	L1	t	d	D
SMA- KFD13	16	4	0.5×0.2	Φ4.1	4.2
SMA- KFD14	15.2	3.2	0.5×0.2	Φ4.1	4.2
SMA- KFD35	15	3	1.27×0.2	Φ4.1	4.2
SMA-KFD45	14.4	2.4	0.5×0.2	Φ4.1	4.2
SMA-KFD68	15.2	3.2	0.5×0.2	Φ2.1	Φ2.2
SMA- KFD73	16	4	1.27×0.2	Φ4.1	4.2

SMA-KFD39

Múnla t

SMA-KFD39 0.5×0.2

SMA-KFD149 1.27×0.2

SMA-JFD40

Múnla	d	D
SMA-JFD40	Φ0.5	Φ3.0
SMA-JFD41	Φ0.45	Φ2.8
SMA-JFD42	Φ0.38	Φ2.5
SMA-JFD44	Φ0.3	2.0

SMA-JFD48

Múnla	d	D
SMA-JFD48	Φ0.5	Φ3.0
SMA-JFD55	Φ0.45	Φ2.8
SMA-JFD56	Φ0.38	Φ2.5
SMA-JFD57	Φ0.3	2.0

SMA-KFD40

Múnla	d	D
SMA-KFD40	0.5	Φ3.0
SMA-KFD41	Φ0.45	Φ2.8
SMA- KFD42	Φ0.38	Φ2.5
SMA- KFD44	Φ0.3	2.0

SMA-KFD48

Múnla	d	D
SMA-KFD48	Φ0.5	Φ3.0
SMA- KFD55	Φ0.45	2.8
SMA- KFD56	Φ0.38	Φ2.5
SMA- KFD57	Φ0.3	Φ2.0
SMA- KFD152	Φ0.4	2.8

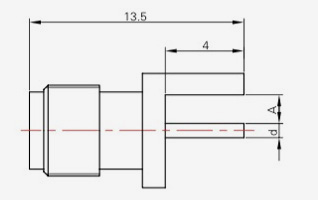

SMA-KHD

Múnla L

SMA-KHD 13.5

SMA-KHD10 18.5

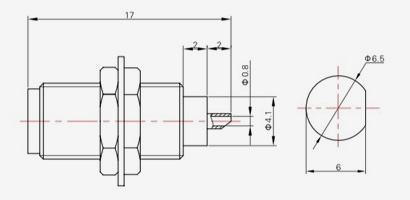

SMA-KHD1

Múnla	A	d
SMA-KHD1	1.2	Φ1.27
SMA-KHD2	1.5	Φ1.27
SMA-KHD3	2	Φ1.27
SMA-KHD4	0.5	Φ1.27
SMA-KHD5	0.8	Φ1.27
SMA-KHD6	1	Φ1.27
SMA-KHD8	1.6	Φ0.8
SMA-KHD9	1.6	Φ1.27
SMA-KHD11	1	Φ0.5

SMA- KF1
SMA- KFD17
SMA- KFD150
SMA- KWF1
SMA-KYD
SMA-JFD3
SMA-JFD61
SMA-KFD19
SMA-KFD36G
SMA- KFD51
SMA- KFD125
SMA- KFD135
SMA-KWFD2-1
SMA-KWFD2-2
SMA- KFD154
SMA-KFD158
SMA-KWFD2
SMA-JFD26
SMA-JFD124
SMA- KFD124
SMA- KFD143
SMA-JFD15
SMA-JFD25
SMA-JFD54
SMA- KFD54
SMA-KFD78
SMA-JHD
SMA-KHD7
SMA-KWHD
SMA-KWHD4
SMA- KWHD5
