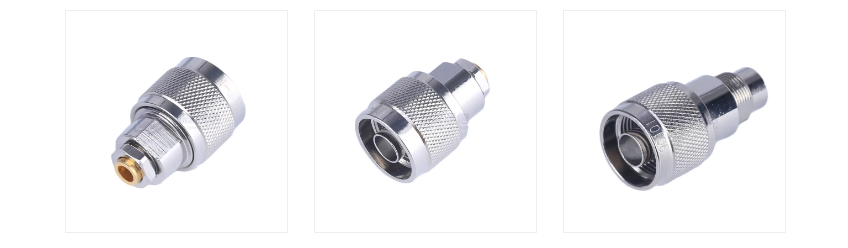

Cad é nascóirí comhaiseach RF de chineál N?

Tá an N-cineál RF cónascaire comhaiseach is cónascaire comhaiseach RF snáithithe uilíoch é a dhear Paul Neill ó Bell Labs sna 1940í (tógtar "N" ón gcéad litir dá shloinne). Tá tréithe ardchumhachta, caillteanas íseal, agus minicíocht ard aige, agus úsáidtear go forleathan é i gcumarsáid, radar, ionstraimí tástála agus réimsí eile.

1. Gnéithe lárnacha cónascaire N-cineál
(1) Raon minicíochta
Cineál caighdeánach: 0 ~ 11 GHz (is féidir le roinnt samhlacha cruinneas 18 GHz a bhaint amach).
Cineál ardfheidhmíochta (cosúil le cineál N cruinneas): tacaíochtaí suas le 18 GHz, nó fiú níos airde (cosúil le 40 GHz).

(2) Meaitseáil impedance
50Ω (príomhshrutha, a úsáidtear le haghaidh cumarsáide agus trealamh tástála).
75Ω (níos lú coitianta, a úsáidtear i gcásanna sonracha amhail tarchur físeáin).

(3) Ard-chumhacht a iompar
Meánchumhacht: na céadta vata go cileavata (ag brath ar mhinicíocht agus dearadh).
Buaic-chumhacht: suas le na mílte cileavata (feidhmchláir ghearra bíge).

(4) Marthanacht
Struchtúr cúplála snáithithe (níos cobhsaí ná BNC) agus friotaíocht láidir creathadh.
Soláthraíonn blaosc miotail (prás / cruach dhosmálta) sciath leictreamaighnéadach maith.

(5) Caillteanas íseal
Caillteanas ionsáite: <0.1 dB@3 GHz (múnla ardcháilíochta).
Cóimheas tonn sheasta voltais (VSWR): <1.3:1 (is féidir le cineál beachta 1.1:1 a bhaint amach).

2. Struchtúr cónascaire N-cineál
(1) Seoltóir seachtrach (bhlaosc)
Ábhar miotail (plátáil óir / plating airgid / plating nicil), cinntíonn dearadh snáithithe nasc daingean.
(2) Seoltóir istigh (bioráin láir)
Óir nó plating airgid, ag soláthar teagmhála le friotaíocht íseal.
(3) Meán inslithe
De ghnáth PTFE (polytetrafluoroethylene), resistant teocht ard agus caillteanas tréleictreach íseal.
(4) Cineál comhéadan
Fireann: le bioráin sa lár agus snáithe seachtrach.
Mná: le poll sa lár agus snáithe inmheánach.

3. Príomhphointí maidir le Ceanglóir N-cineál a roghnú
Meaitseáil Bacainn: Is fearr samhlacha 50Ω (mura bhfuil 75Ω ag teastáil go sonrach).
Riachtanais Minicíochta:
Feidhmchláir Ghinearálta (<6 GHz): Cineál N caighdeánach.
Feidhmchláir Ard-Minicíochta (>11 GHz): Cineál N beachtais (cosúil leis an tsraith HPN).
Comhoiriúnacht Timpeallachta:
Grád Lasmuigh / Míleata: Roghnaigh tithíocht cruach dhosmálta le séalaithe uiscedhíonach (cosúil le IP67).
Iarratais Saotharlainne: Samhlacha Gold-plated (laghdú ar fhriotaíocht teagmhála).
Comhoiriúnacht Chomhéadain:
Tabhair aird ar phéireáil cónascaire fireann-go-baineann (cosúil le hoiriúnóirí fireann-go-baineann).

4. Fadhbanna Coitianta le N-cineál RF Nascóirí Coaxial
(1). An féidir nascóirí N-cineál a chur in ionad SMA?
Sea, ach tá comhbhabhtáil ann: tairgeann nascóirí N-cineál cumhacht agus marthanacht níos fearr, ach tá siad níos mó agus níos lú oiriúnach le haghaidh feistí ard-dlúis, miniaturized. Tá nascóirí SMA níos oiriúnaí do dhearaí ard-minicíochta, dlúth (cosúil le modúil PCB).

(2). Conas damáiste do chónaisc N-cineál a sheachaint?
Oibriú ceart: Ailínigh na snáitheanna agus níos doichte (seachain brú a chur ar na scriúnna an bioráin lár a lúbadh). Úsáid eochair chasmhóiminte (chasmhóiminte molta: 15 ~ 20 in-lb).

(3). An gá cothabháil rialta a dhéanamh ar chónascaire N-cineál?
Moladh: Glan an dromchla teagmhála go rialta (éadach saor ó dheannach alcól). Seiceáil an bhfuil na snáitheanna ocsaídithe (ionadaigh nuair a bhíonn an plating caite).
