Conas a Roghnú Idir Cuibheoirí SMA, BNC, N, TNC agus MMCX?

Freagra Tapa: Cén Tiománaí RF Adapter a Roghnaigh do D'Fheidhmchlár

Is é an freagra gairid seo: Tagann roghnú cónascaire síos go raon minicíochta, láimhseáil cumhachta, luas cúplála, agus spás painéil atá ar fáil . Oireann SMA le hobair thástála agus tomhais ginearálta suas le 18 GHz, oireann BNC d'obair bhinse tástála minicíochta íseal mear-nasctha agus obair chomhartha físe, clúdaíonn cineál N dualgas ardchumhachta lasmuigh agus stáisiún bonn, cuireann TNC cúpláil snáithithe resistant creathadh le haghaidh ardáin soghluaiste agus aeraspáis, agus feidhmíonn MMCX naisc dhlúth inmheánacha áit a bhfuil spás boird teoranta.

Déanann adapter comhaiseach RF an bhearna a dhroichead nuair a úsáideann dhá phíosa trealaimh nó dhá chomhthionól cábla teaghlaigh cónascaire éagsúla, inscne éagsúla, nó stíleanna gléasta éagsúla. Seachas cóimeáil cábla nó ionstraim chónasctha a athsholáthar, athshocraíonn cuibheoir aonair comhoiriúnacht i soicindí. Clúdaíonn na hailt thíos conas a fheidhmíonn gach teaghlach cónascaire, conas a chuirtear cuibheoir comhaiseach RF fireann go baineann i bhfeidhm go hiondúil, agus nuair a luíonn adapter flange 4 pholl isteach i ndearadh gléasta painéil.

Cad an Cuibheoir comhaiseach RF I ndáiríre An bhfuil

Is comhlacht cónascaire gearr docht é adapter comhaiseach RF a úsáidtear chun dhá chomhéadan comhaiseach a chomhcheangal nach mbeadh le chéile go díreach ar shlí eile. D'fhéadfadh sé inscne cónascaire a athrú, teaghlach cónascaire a athrú, comhéadan impedance a athrú, nó treoshuíomh cónascaire a leathnú ó uillinn dhíreach go dronuillinn. Toisc go bhfuil an cosán comhartha trí oiriúntóir thar a bheith gearr, ní chuireann cuibheoir dea-dhéanta ach méid beag, intuartha de chaillteanais ionsáite agus machnaimh i gcomparáid le cábla athsholáthair iomlán a rith.

Is é adapter comhaiseach RF fireann go baineann an t-oiriúnóir cumraíochta is coitianta a shroicheann innealtóirí ar bhinse nó i bhfearas páirce, toisc go ligeann sé do chábla foirceanta fireann ceangal le gléas eile a bhfuil deireadh leis an bhfear, nó go ligeann sé do sheaicéad mórcheann baineann glacadh le cábla foirceanta baineann, gan gá le cóimeáil cábla saincheaptha a tógadh chun ordú. Is éard atá i gceist le lucht athraithe inscne, tiontairí teaghlaigh, agus oiriúnóirí dronuillinne le chéile formhór na n-oiriúnóirí a úsáidtear i saotharlanna tástála, suiteálacha teileachumarsáide, agus línte táirgeachta.

Comparáid a dhéanamh ar Theaghlaigh Nascóirí SMA, BNC, N, TNC agus MMCX

Dearadh gach teaghlach cónascaire thart ar chothromaíocht dhifriúil de chlúdach minicíochta, méid fisiceach, agus modh cúplála. Tugann an tábla thíos achoimre ar na difríochtaí praiticiúla a mheáíonn innealtóirí agus iad ag sonrú cónascaire nó adapter comhaiseach RF idir teaghlaigh.

Figiúr 1: Rátálacha minicíochta uachtair a dtagraítear dóibh go coitianta le haghaidh nascóirí de ghrád tráchtála caighdeánach. Is féidir le leaganacha beachta de chomhéadain N agus SMA síneadh níos faide.

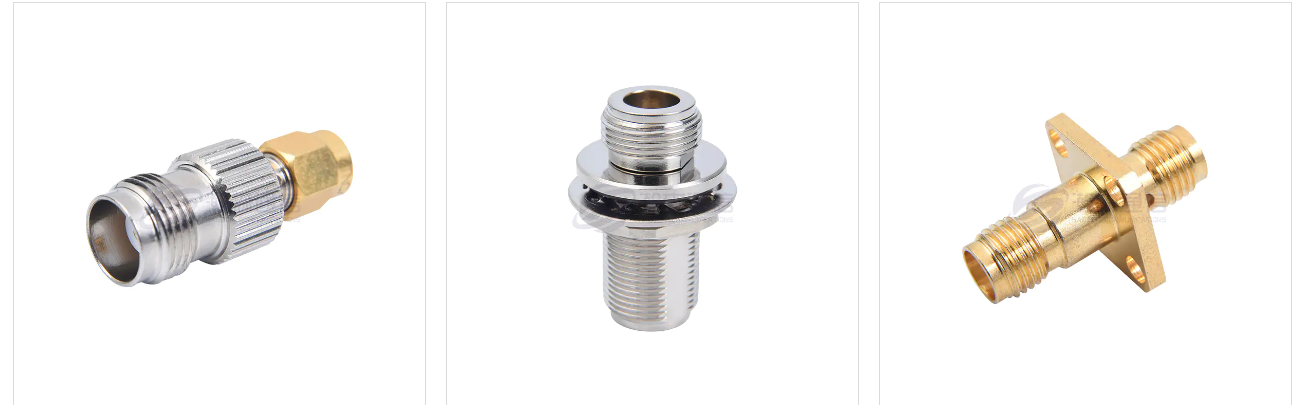

Tiontú Cuibheoir Comhaiseach RF Ó Fireann go Mná

Iompraíonn an chuid is mó feisteáin allamuigh agus tarraiceán saotharlainne sraith lárnach d'oiriúnóirí tiontaithe a chlúdaíonn formhór na gcásanna neamhréire. Má bhíonn a fhios agat cén teaglaim a réitíonn cén fhadhb a shábhálann am nuair nach mbeidh cábla ag cúpláil le port ionstraime.

Cuibheoir SMA Mná go SMA Fireann

Is changer inscne íon é seo laistigh den teaghlach cónascaire céanna, a úsáidtear aon uair is gá dhá chábla deireadh fireann a cheangal, nó aon uair is gá do sheic baineann comhéadan fireann a chur i láthair. Tá sé ar cheann de na hoiriúnóirí stocáilte is minice in aon socrú tástála atá bunaithe ar SMA.

SMA go BNC Adapter

Ligeann adapter SMA go BNC do chábla SMA beag snáithithe nascadh go díreach le trealamh binse atá feistithe le calafoirt bayonet BNC, riachtanas coitianta nuair a bhogtar modúl gan sreang nó aeróg faoi thástáil ar ionstraimí saotharlainne ginearálta.

SMA go N Adaptor

Déanann cuibheoir SMA go N trealamh dlúth SMA-fhoirceanta a dhroichead go línte beathaithe antenna de chineál N nó crua-earraí bonnstáisiúin, rud a bhíonn riachtanach go minic nuair a bhíonn trealamh tástála ríomhaire boise nó barr binse á nascadh le bonneagar lasmuigh.

SMA go TNC Adapter

Tá cuibheoir SMA go TNC úsáideach nuair a chaithfidh feiste a bhfuil calafort TNC snáithithe aige, a roghnaítear go minic le haghaidh a fhriotaíochta creathadh ar fheithiclí nó ardáin aerbheirthe, comhéadan a dhéanamh le cáblaí nó modúil tástála atá deireadh le SMA.

SMA go MMCX Adapter

Ceanglaíonn cuibheoir SMA go MMCX mionbhrístíní inmheánacha dlúth MMCX, atá coitianta ar mhodúil GPS agus gan sreang, le haeróga seachtracha nó cáblaí tástála atá foirceannadh SMA gan gá le nasc an mhodúil a athdhíol.

Feidhmíocht Minicíocht agus Iompar Caillteanas Ionsáigh

Cuireann gach adapter a chuirtear isteach i gcosán comhartha méid beag de chaillteanas isteach, agus ardaíonn an caillteanas sin go ginearálta de réir mar a mhéadaíonn minicíocht. De ghnáth cuireann cuibheoir cruinneas dea-dhéanta go maith faoi leath deicibeil an chaillteanais fiú gar dá mhinicíocht uachtarach rátáilte , ach braitheann an figiúr cruinn go mór ar chéimseata cónascaire, cáilíocht plating, agus oiriúnach meicniúil idir páirteanna cúplála.

Figiúr 2: Treocht tagartha ghinearálta maidir le caillteanas ionsáite ag méadú le minicíocht trasna adapter comhaiseach RF tipiciúil cruinneas.

Leanann caillteanas fillte patrún gaolmhar, ós rud é go n-éiríonn neamhleanúnachas bacainn ag an gcomhéadan cúplála níos suntasaí go comhréireach de réir mar a ghiorrú an tonnfhad. Is cúis amháin é seo go bhfuil lamháltais mheicniúla níos déine ag nascóirí de ghrád beachtas ná na codanna grád tráchtála atá rátáilte don mhinicíocht ainmniúil chéanna.

Difríochtaí Láimhseála Cumhachta Thar Chineálacha Nascóirí

Tiomáineann méid fisiceach láimhseáil cumhachta beagnach an oiread agus a thiomáineann sé raon minicíochta, agus is é sin an fáth go ndéanann an cónascaire is mó sa chomparáid seo, cineál N, an rátáil cumhachta tipiciúil is airde freisin. Socraíonn trastomhas bioráin láir agus spásáil thréleictreach an méid srutha agus voltais is féidir le comhéadan a iompar sula n-éireoidh téamh nó stuaáil ina ábhar imní.

Fíor 3: Figiúirí cumhachta tagartha ginearálta ag pointe seasta ísealmhinicíochta. Titeann rátálacha iarbhír de réir mar a ardaíonn minicíocht agus athraíonn siad de réir dearadh na coda ar leith.

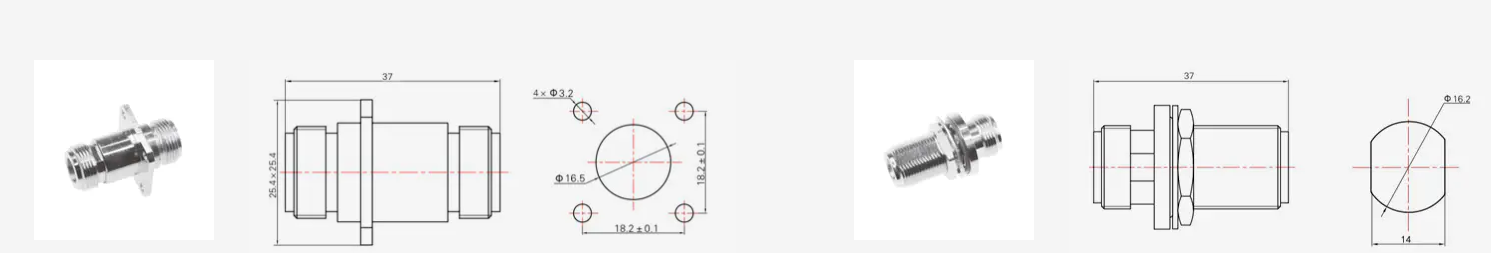

4 Feidhmchláir Gléasta agus Painéil le Cuibheoir Flange Poll

Is éard atá i adapter flange 4 pholl ná gléas painéil nó adapter stíl bulkhead a tógadh timpeall flange cearnach nó dronuilleogach le ceithre pholl scriú, seachas cnó snáithithe simplí. Tugann an stíl gléasta seo pointe socraithe slán, resistant creathadh nuair is gá do chónascaire pas a fháil trí bhalla imfhálú trealaimh, comh-aireachta stáisiún bonn, nó ceann mórchóir aerárthaigh.

Cén Fáth a Roghnaíonn Innealtóirí Sliabh Flange Thar Chnó Bulchead

Braitheann cónascaire stíl cnó bulkhead ar snáithe lárnach amháin agus cnó glasála, a oibríonn go maith le haghaidh imfhálú ginearálta ach is féidir a rothlú beagán faoi thimthriallta cúplála arís agus arís eile. Dáileann adapter flange 4 pholl ualach meicniúil thar cheithre ceanglóir, ag coinneáil an chomhlachta cónascaire socraithe i bhfeidhm agus ag laghdú brú ar an teagmháil inmheánach le linn timthriallta ceangail agus dínasctha cábla arís agus arís eile.

Feidhmchláir tipiciúla Flange Mount

• Painéil aiseolais comh-aireachta bunstáisiúin agus athsheoltóra
• Trealamh tástála chónaisc painéil tosaigh agus cúil
• Naisc bulccheann imfhálú aeraspáis agus cosanta
• Cásálacha feistí leighis óna dteastaíonn calafort seasta neamhrothlach

Tá stíleanna flange ar fáil ar fud an chuid is mó de na teaghlaigh cónascaire, mar sin is féidir adapter flange 4 poll a shonrú i gcomhéadan SMA, cineál N, nó TNC ag brath ar mhinicíocht agus ar riachtanas cumhachta an phainéil a bhfreastalaíonn sé.

Comparáid a dhéanamh idir SMA, BNC agus Cineál N Trasna Fachtóirí Roghnúcháin Praiticiúla

Nuair nach socraíonn raon minicíochta amháin an cinneadh, is minic a mheáíonn innealtóirí luas nasc, marthanacht mheicniúil, agus an spás gléasta atá ar fáil i gcoinne a chéile. Léiríonn an chomparáid thíos SMA, BNC, agus cineál N trasna cúig fhachtóir praiticiúla ar scála tagartha ginearálta.

Figiúr 4: Comparáid choibhneasta thar cúig fhachtóir praiticiúla ar scála tagartha innealtóireachta ginearálta cúig phointe.

Tá scór maith ag BNC maidir le luas ceangail mar gheall ar a ghníomh mearghlasála bayonet, a oireann do threalamh a nasctar agus a dhínascadh go minic ar bhinse. Déanann cineál N trádáil ar an luas nasc sin le haghaidh láimhseáil cumhachta níos airde agus friotaíocht creathadh níos láidre, agus is é sin an fáth go bhfuil sé fós mar an rogha caighdeánach do línte beatha antenna lasmuigh. Suíonn SMA eatarthu, ag tairiscint clúdach minicíochta leathan agus lorg dlúth ar chostas láimhseála cumhachta níos ísle.

Cúrsaí Ábhar, Plátála agus Idirmhodúcháin Éighníomhacha

Bíonn tionchar díreach ag ábhar comhlacht cónascaire agus cáilíocht plating ar mharthanacht mheicniúil agus ar fheidhmíocht leictreach araon. Is iad na comhlachtaí práis le teagmhálacha lárphlátáilte óir nó airgid an rogha choitianta fós ar fud oiriúntóirí SMA, cineál N, agus TNC, ós rud é go gcuireann plating óir i gcoinne ocsaídiúcháin ar an dromchla teagmhála agus soláthraíonn prás bonn cobhsaí le haghaidh timthriallta snáitheála arís agus arís eile.

In iarratais stáisiúin bonn teileachumarsáide agus athsheoltóirí, is ábhar imní ar leith é feidhmíocht idirmhodúil éighníomhach, toisc gur féidir le nasc meicniúil lag nó plating neamhréireach táirgí idirmhodúcháin nach dteastaíonn a ghiniúint a chuireann isteach ar chainéil in aice láimhe. Is gnách go ndéanann monaróirí a fhreastalaíonn ar an earnáil seo tástáil ar oiriúntóirí críochnaithe ar anailíseoir idirmhodúil éighníomhach i dteannta le gnáth-scuabanna anailísí líonra sula seoltar páirteanna chuig custaiméir.

Cruach Dhosmálta i gcoinne Comhlachtaí Práis

Cuireann comhlachtaí cruach dhosmálta friotaíocht creimeadh le haghaidh imscaradh cósta nó mara agus láithreáin bonn-stáisiúin lasmuigh atá faoi lé taise agus aer salainn, agus is iad comhlachtaí práis an rogha caighdeánach do thimpeallachtaí ginearálta laistigh agus saotharlainne ina bhfuil costas meáchain agus meaisínithe níos mó ná friotaíocht creimeadh an-mhór.

Ag Obair Le Monaróir nó Soláthraí Cuibheoir RF

Is éard atá i gceist le roghnú monaróir oiriúntóra RF níos mó ná an uimhir pháirte ar bhileog sonraí a sheiceáil. Tá cumas tástála, comhsheasmhacht plating, agus an cumas chun tacú le hiarratais oiriúnaitheora RF saincheaptha go léir a mhúnlú cé chomh hiontaofa is féidir le soláthraí freastal ar riachtanais mhinicíochta, cumhachta agus gléasta tionscadail ar leith.

Is sampla amháin é Ningbo Hanson Communication Technology Co., Ltd. de mhonarcha adapter RF a fheidhmíonn a cheardlanna meaisínithe, leictreaphlátála agus cóimeála féin seachas céimeanna táirgthe a fhoinsiú allamuigh chuig díoltóirí ar leithligh. Díríonn an chuideachta ar chónaisc comhaiseach RF, oiriúnaitheoirí, tionóil cábla ardmhinicíochta, agus tionóil cábla idirmhodúcháin íseal, agus oibríonn sé le líonra soláthraithe cobhsaí chun tacú lena tháirgeadh intí. Úsáidtear táirgí ón gcineál seo déantúsóra go coitianta trasna stáisiún bonn cumarsáide, trealamh aeraspáis, agus clúdaigh d’fheistí leighis, earnálacha ina bhfuil tábhacht chomh hard le feidhmíocht leictreach comhsheasmhach thar gach cuid seolta agus feistiú meicniúil.

Nuair a bhíonn soláthraí adapter RF á measúnú, iarrann innealtóirí de ghnáth an féidir leis an monarcha tacú le cláir oiriúnaitheora OEM RF a tógadh timpeall ar líníocht nó sampla ar leith, cibé an bhfuil trealamh tástála intí cosúil le hanailíseoir líonra nó tástálaí idirmhodúcháin éighníomhach ar fáil le haghaidh fíorú cuid críochnaithe, agus conas a láimhseálann an soláthraí iarratais oiriúnaitheora RF saincheaptha a thagann lasmuigh de chumraíocht chaighdeánach catalóige. Tá monaróir atá ag rith a cheardlanna meaisínithe agus plating féin i riocht níos fearr go ginearálta chun lamháltais dochta a sheasamh thar reáchtáil táirgeachta iomlán ná ceann a bhraitheann go hiomlán ar phróiseáil lasmuigh.

Suiteáil agus Cleachtais Chasmhóiminte is Fearr le haghaidh Cuibheoirí Comhaiseacha RF

Cosnaíonn teicníocht suiteála ceart cáilíocht an chomhartha agus saolré an chónascaire, agus caitheann an chuid is mó de na cónascaire roimh am rianta ar ais go dtí ceann de na céimeanna thíos á scipeáil le linn an tionóil.

1. Déan iniúchadh ar an gcomhéadan cúplála le haghaidh salachar, taise, nó snáitheanna damáiste sula nascann tú aon adapter.
2. Ailínigh an cónascaire díreach roimh snáithiú chun tras-snáithe an chnó cúplála a sheachaint.
3. Déan nascóirí snáithithe níos doichte de láimh ar dtús, ansin cuir eochair chasmhóiminte calabraithe i bhfeidhm ina sonraíonn an cineál cónascaire luach chasmhóiminte.
4. Seachain an cábla féin a chasadh agus tú ag géarú, mar ba chóir go n-aistreofaí an chasmhóimint tríd an gcnó cúplála seachas an seaicéad cábla.
5. Tacaigh meáchan cábla in aice leis an gcónascaire ar shuiteálacha seasta chun brú meicniúil leanúnach ar an gcomhéadan a sheachaint.
6. Stóráil cuibheoirí neamhúsáidte le caipíní cosanta in áit chun dromchlaí teagmhála a choinneáil saor ó dheannach agus ó thaise.

Ní gá do chónaisc stíl bayonet ar nós BNC ach tairiscint ceathrú cas-bhrú agus casadh, agus má chuirtear brú snáithithe ar chomhéadan bayonet is féidir damáiste a dhéanamh do na sliotáin glasála seachas an nasc a fheabhsú.

Ceisteanna Coitianta

• C1: Cad é adapter comhaiseach RF

  A: Is comhlacht cónascaire gearr é a úsáidtear chun dhá chomhéadan comhaiseach a chomhcheangal atá difriúil ó thaobh inscne, teaghlaigh cónascaire, nó treoshuíomh, rud a ligeann do cháblaí agus trealamh neamhréitithe nascadh gan cóimeáil cábla saincheaptha.

• C2: Cad a úsáidtear le haghaidh cuibheoir comhaiseach RF fireann go baineann

  A: Tiontaíonn sé comhéadan fireann go comhéadan baineann nó ar an gcúl, a úsáidtear go coitianta chun dhá chábla deireadh fireann a cheangal le chéile nó chun pointe ceangail fireann inúsáidte a thabhairt do sheic baineann.

• C3: Cad é adapter flange 4 poll

  A: Is adapter mount painéil é le flange ceithre scriú seachas cnó snáithithe amháin, rud a thugann pointe socraithe slán, neamh-rothlach d'iarratais beathaithe toirtithe agus imfhálaithe.

• C4: Cad é an difríocht idir nascóirí SMA agus BNC

  A: Úsáideann SMA cúpláil snáithithe beag agus clúdaíonn sé raon minicíochta níos leithne, agus úsáideann BNC glas bayonet tapa agus is coitianta é ar ionstraimí binse a oibríonn ag minicíochtaí níos ísle.

• C5: An féidir liom cábla SMA a nascadh le antenna cineál N go díreach

  A: Ní go díreach, ós rud é go bhfuil difríocht idir an dá theaghlach cónascaire i méid agus snáithe, ach déanann adapter SMA go N an dá chomhéadan a dhroichead gan gá le cóimeáil cábla nua.

• C6: Cén úsáid a bhaintear as adapter SMA go MMCX

  A: Ceanglaíonn sé pigtail dlúth MMCX, atá coitianta ar mhodúil GPS agus gan sreang, le antenna nó cábla tástála atá foirceannadh SMA gan nasc an mhodúil a athdhíol.

• C7: An bhfuil tú ag monaróir díreach nó ag cuideachta thrádála

  A: Feidhmíonn Ningbo Hanson Communication Technology Co., Ltd a cheardlanna meaisínithe, leictreaphlátála, agus cóimeála féin, ag táirgeadh agus ag soláthar a chónascaire RF féin agus táirgí oiriúnaithe.

• C8: Cad iad na táirgí is féidir leat a sholáthar

  A: Is iad na príomh-tháirgí nascóirí comhaiseach RF, oiriúntóirí lena n-áirítear adapter comhaiseach RF fireann go baineann agus cumraíochtaí oiriúnaithe flange 4 poll, tionóil cábla ardmhinicíochta, agus tionóil cábla idirmhodúcháin íseal.

• C9: An féidir leat adapters RF saincheaptha a dhéanamh

  A: Sea, déantar iarratais saincheaptha RF adapter agus OEM RF adapter a fhorbairt agus a tháirgeadh de réir líníochtaí nó samplaí custaiméirí.

• C10: Conas a chinntíonn do chuideachta cáilíocht an táirge

  A: Cuimsíonn gach próiseas táirgthe cigireacht inlíne, agus téann na codanna críochnaithe trí phróiseas iniúchta críochnúil ailínithe le riachtanais an chustaiméara, le tacaíocht ó anailísí líonra intí agus trealamh tástála idirmhodúcháin éighníomhach.

• C11: Cá háit a ndéanann tú do chuid earraí a onnmhairiú go príomha

  A: Déantar táirgí a onnmhairiú chuig mórán tíortha lena n-áirítear na Stáit Aontaithe, an Ghearmáin, an tSeapáin, an Spáinn, an Iodáil, an Ríocht Aontaithe, an Chóiré Theas, an Astráil agus Ceanada.

• C12: Cé chomh fada a thógann sé chun freagra a fháil tar éis dúinn fiosrúchán a sheoladh

  A: De ghnáth freagraítear fiosrúcháin laistigh de dhá uair an chloig déag tar éis iad a fháil.
