Conas Nascóirí Comhaiseacha RF a Shuiteáil i gceart: Céimeanna agus Teicnící

Is comhpháirteanna fíor-riachtanach iad cónaisc comhaiseach RF i gcórais chumarsáide, a úsáidtear go forleathan i gcraolachán, teilifís, cumarsáid gan sreang, radar, cumarsáid satailíte, agus réimsí eile. Úsáidtear na cónaisc seo chun cáblaí comhaiseach a nascadh le trealamh, ag cinntiú cáilíocht agus cobhsaíocht an tarchurtha comhartha. Ní féidir le suiteáil cheart chónaisc comhaiseach RF feabhas a chur ar fheidhmíocht iomlán an chórais ach freisin saol seirbhíse an trealaimh a leathnú.

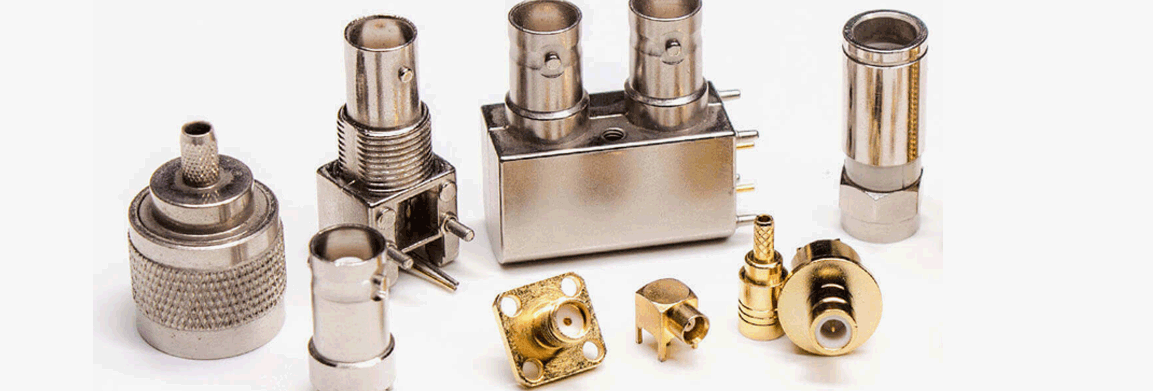

1. Struchtúr Bunúsach de Nascóirí comhaiseach RF
Is gnách go mbíonn na príomhchodanna seo a leanas i gcónascairí comhaiseacha RF:
Seoltóir ionaid: An chuid lárnach a tharchuireann an comhartha, de ghnáth déanta as copar nó ábhair seoltacha eile.
Ciseal inslithe: Déantar an seoltóir lárnach a leithlisiú ón seoltóir seachtrach, de ghnáth déanta as poileitiléin nó ábhair eile a bhfuil tairiseach tréleictreach ard acu.
Seoltóir seachtrach: De ghnáth sreang copar braidáilte nó scragall alúmanaim, ag gníomhú mar shreang talún chun sruth agus sciath a tharchur i gcoinne trasnaíochta leictreamaighnéadach seachtrach.
Ceanglóir agus tithíocht: Soláthraíonn sé nasc fisiceach agus cosaint, de ghnáth déanta as ábhair miotail (cosúil le práis, cruach dhosmálta).
Tá struchtúir beagán difriúil ag cineálacha éagsúla nascóirí coaxial RF, mar shampla BNC, SMA, TNC, N-cineál, etc., ach tá na bunphrionsabail suiteála agus na céimeanna cosúil.

2. Céimeanna chun Nascóirí Comhaiseach RF a shuiteáil
(1) Uirlisí agus Ábhair a ullmhú
Sula ndéantar é a shuiteáil, cinntigh go bhfuil na huirlisí agus na hábhair seo a leanas agat:
Cábla comhaiseach RF (roghnaigh an tsamhail agus an fad cuí)
Cónascaire RF (roghnaigh an cineál cónascaire meaitseála, mar shampla BNC, SMA, etc.)

Uirlis stripping cábla: Úsáidtear é chun ciseal inslithe seachtrach an chábla a bhaint, ag nochtadh an seoltóir istigh.
Uirlis roctha: Úsáidtear é chun an cónascaire a nascadh go daingean leis an gcábla.
Scian leictreoir, stripper sreang: Úsáidtear é chun insliú seachtrach an chábla a stialladh go beacht, ag nochtadh an seoltóir istigh.

(2) Stráice Insliú Seachtrach an Chábla
Bain úsáid as uirlis stripping cábla chun ciseal inslithe seachtrach an chábla a stialladh, ag nochtadh an seoltóir braidithe istigh agus an t-ábhar inslithe. Tabhair aird ar an cruinneas le linn stripping chun damáiste a sheachaint don seoltóir istigh nó ciseal inslithe. De ghnáth, is é an fad stripped fad suiteála an chónascaire; déan tagairt le do thoil do riachtanais an chónascaire ar leith atá á n-úsáid don fhad cruinn. An ciseal seachtrach braidithe a bhaint: Craiceann go réidh an ciseal braidithe seachtrach den chábla ag baint úsáide as uirlis agus fillte amach é. Cinntíonn sé seo nasc talún maith.
An seoltóir lárionad a nochtadh: Bain go cúramach an insliú inmheánach le scian chun an seoltóir lárnaigh a nochtadh. Braitheann fad an ailt stripped go ginearálta ar riachtanais deartha an chónascaire.

(3) An cábla a chur isteach sa chónascaire
Cuir an cábla ullmhaithe isteach i gcríochfort an chónascaire. A chinntiú go bhfuil an seoltóir lárionad ailínithe go cruinn agus curtha isteach go hiomlán i bpoll istigh an chónascaire, agus go bhfuil an ciseal braidithe agus an seoltóir seachtrach i dteagmháil go daingean le cásáil seachtrach an chónascaire.
Seiceáil an t-ailíniú le linn é a chur isteach: Caithfidh seoltóir an ionaid dul isteach go hiomlán i bpoll seoltóra lár an chónascaire, ag cinntiú nach ndéanfar aon mhí-ailíniú. Ba cheart go mbeadh an seoltóir braidáilte seachtrach i dteagmháil go daingean le cásáil an chónascaire chun nasc ceart talún a chinntiú don chomhartha.

(4 ) Crimping an cónascaire
Bain úsáid as uirlis rocadh chun an cónascaire a chrimp. Tá an chéim seo ríthábhachtach chun nasc slán a chinntiú idir an cónascaire agus an cábla. Le linn crimping, cinntigh go gcuireann an uirlis rocadh brú i bhfeidhm go cothrom, ag socrú an chónascaire leis an gcábla go daingean agus damáiste a sheachaint don chábla nó don chónascaire.

Fórsa roctha: Ba cheart go mbeadh an fórsa roctha measartha, ag cinntiú nasc slán gan an cábla nó an seoltóir lárionad a chomhbhrú go ró-mhór.

Cáilíocht crimping a sheiceáil: Tar éis crimping, seiceáil go bhfuil an cónascaire slán agus nach bhfuil scaoilte.

(5) Seiceáil nasc iomlán an chónascaire
Tar éis crimping, seiceáil cáilíocht an nasc idir an cónascaire agus an cábla. Deimhnigh go bhfuil an seoltóir lárionad ceangailte go docht le croí istigh an chónascaire, tá an seoltóir seachtrach i dteagmháil go hiomlán le casáil an chónascaire, agus níl aon sceitheadh ​​comhartha ann.
Seiceáil nasc leictreach: Bain úsáid as multimeter chun nasc leictreach an chábla a thomhas chun a chinntiú nach bhfuil aon chiorcaid oscailte nó gearrchiorcaid ann.
Tarchur comhartha a thástáil: Má cheadaíonn na coinníollacha, is féidir gineadóir comhartha agus oscilloscope a úsáid chun cáilíocht tarchurtha an chomhartha a thástáil agus chun caillteanas nó cur isteach comhartha a sheiceáil.

(6) An nasc a chomhlánú agus cosaint a sholáthar
Tar éis an nasc a chríochnú, más gá, bain úsáid as feadánra crapadh teasa, téip, nó ábhair eile chun an nasc cábla a chosaint chun uisce nó deannach a chosc ó thionchar a dhéanamh ar cháilíocht an cheangail.
Úsáid feadánra crapadh teasa: Má tá gá le huiscedhíonta, bain úsáid as feadánra crapadh teasa chun an cónascaire a shéaladh, ag cinntiú nach ndéanann taise nó éilliú seachtrach difear don nasc.

3. Leideanna maidir le Suiteáil RF Nascóirí Coaxial
(1) Roghnaigh an Ceanglóir Ceart agus Cábla
Cinntigh go bhfuil sonraíochtaí an chónascaire ag teacht leis an gcábla atá á úsáid. Tá cineálacha éagsúla nascóirí (cosúil le SMA, BNC, N-cineál, etc.) oiriúnach le haghaidh raonta minicíochta éagsúla agus cásanna iarratais. Is féidir caillteanas comhartha nó éagobhsaíocht a bheith mar thoradh ar roghnú an chónascaire mícheart.

(2) Tabhair aird ar Bheachtais Nuair a Stráiltear an Cábla
Agus ciseal seachtrach an chábla á stripping, cinntigh go bhfuil an fad stripped díreach i gceart, ag seachaint stripping iomarcach a nochtar an iomarca den seoltóir lárnach nó a dhéanann damáiste don chiseal inslithe. Is féidir le húsáid uirlisí stripping gairmiúla an damáiste don chábla a laghdú agus tarchur comhartha cobhsaí a chinntiú.

(3) Seachain Ró-chreimeadh
Is féidir le ró-chreimeadh damáiste a dhéanamh don seoltóir ionaid nó is cúis le droch-theagmháil. Dá bhrí sin, déan an fórsa crimping a rialú chun a chinntiú go bhfuil an cónascaire slán ach nach bhfuil ró-teann.

(4) Coinnigh an Cábla Glan
Le linn na suiteála, déan iarracht éilliú an chábla agus an chónascaire le deannach, ola nó truailleáin eile a sheachaint. Is féidir leis na neamhíonachtaí seo tionchar a imirt ar chaighdeán an tarchurtha comhartha agus fiú caillteanas comhartha a chur faoi deara.

4. Fadhbanna Coiteann agus Réitigh
(1) Ceanglóir Scaoilte
Má éiríonn an cónascaire scaoilte tar éis é a shuiteáil, athsheiceáil an crimping chun a chinntiú go bhfuil sé fiú rocadh, nó athcheartaigh fad stripping an chábla.

(2) Laghdú Comhartha
D’fhéadfadh maolú comharthaí a bheith mar thoradh ar chónaisc mhímheaitseála, suiteáil mícheart, nó damáiste cábla. Athsheiceáil comhoiriúnacht an chábla agus an chónascaire agus cinntigh cruinneas suiteála.

(3) Ceangal Leictreach Droch
D'fhéadfadh droch-nasc leictreach a bheith mar gheall ar rocadh neamhleor, gan an seoltóir a chur isteach go hiomlán sa chónascaire, etc. Cinntigh go bhfuil an seoltóir lárionad agus an seoltóir seachtrach ceangailte go docht leis an gcónascaire.

Is tasc teicniúil é nascóirí comhaiseach RF a shuiteáil a éilíonn oibriú cúramach. Bíonn tionchar díreach ag céimeanna agus teicnící suiteála ceart ar cháilíocht tarchurtha comhartha agus cobhsaíocht an chórais. Trí oibríochtaí beachta stripping, isteach, agus rocadh, a chinntiú nasc cónascaire slán is féidir feabhas éifeachtach ar fheidhmíocht an chórais agus a laghdú trasnaíocht comhartha.
